產品描述

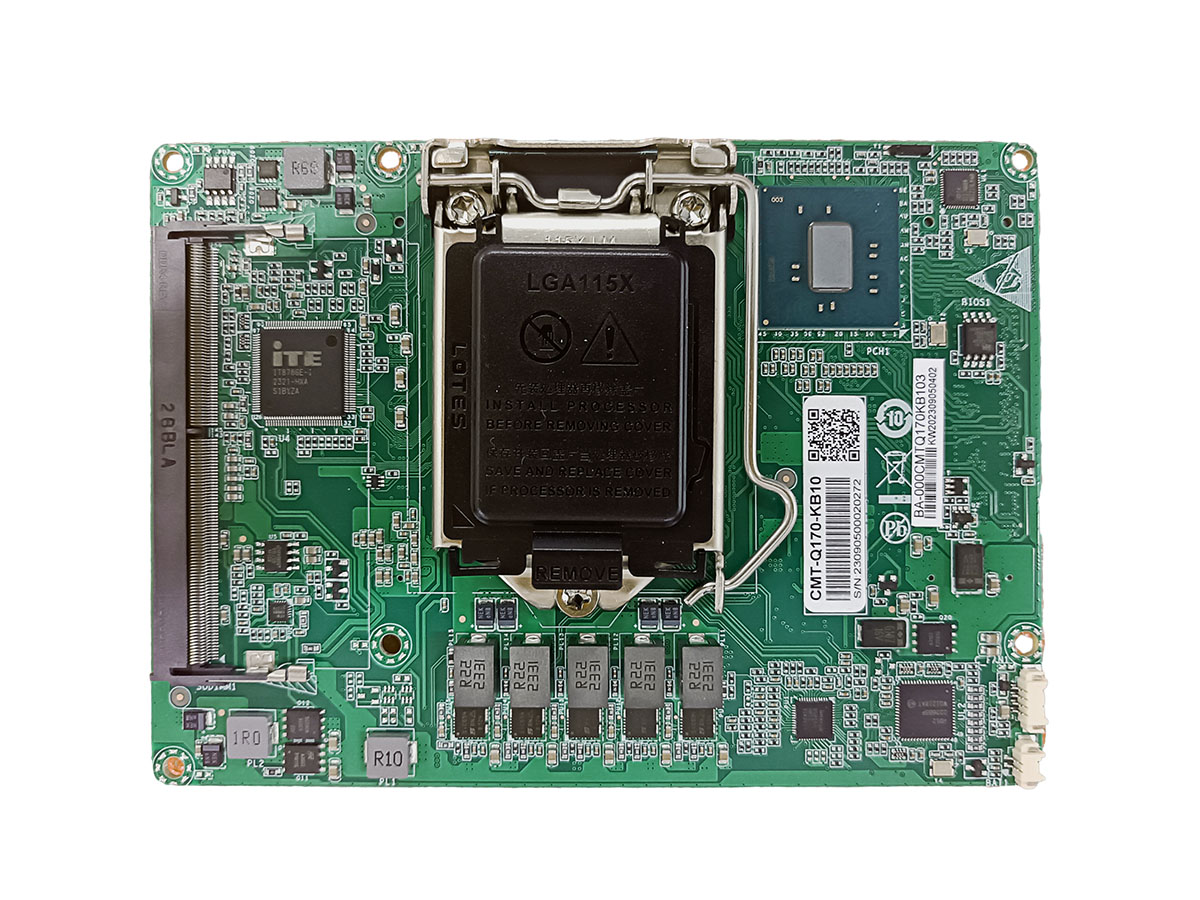

阿普奇核心模塊CMT-Q170是一款高性能、緊湊型的主板模塊，專為空間受限的應用而設計。它支持Intel? 6~9th CoreTM i3/i5/i7處理器，能夠提供出色的處理能力，滿足各種高負荷計算需求。采用Intel? Q170芯片組，確保了卓越的穩定性和兼容性。CMT-Q170核心模塊配備了兩個DDR4-2666MHz SO-DIMM內存插槽，最高支持32GB內存，為大數據處理和多任務操作提供了充足的內存資源。此外，它還提供PCIe、DDI、SATA、TTL和LPC等豐富的I/O接口，滿足各種專業擴展需求。
該模塊采用高可靠性的COM-Express連接器，滿足高速信號傳輸需求。默認采用浮地設計，提高了信號的抗干擾能力，確保數據傳輸的穩定性和準確性。這種設計還使得模塊更加適用于對電磁兼容性要求較高的應用。
綜上所述，阿普奇核心模塊CMT-Q170憑借其強大的性能成為空間受限的高性能應用的理想選擇。無論是在機器人、機器視覺、光伏還是其他專業領域，它都能提供穩定、高效的支持。
| Model | CMT-Q170/C236 | |
| Processor System | CPU | Intel??6~9th Generation CoreTM?Desktop CPU |
| TDP | 65W | |
| Socket | LGA1151 | |
| Chipset | Intel??Q170/C236 | |
| BIOS | AMI 128 Mbit SPI | |
| Memory | Socket | 2 * SO-DIMM Slot, Dual Channel DDR4 up to 2666MHz |
| Capacity | 32GB, Single Max. 16GB | |
| Graphics | Controller | Intel??HD Graphics530/Intel??UHD Graphics 630 (dependent on CPU) |
| Ethernet | Controller | 1 * Intel??i210-AT GbE LAN Chip (10/100/1000 Mbps) 1 * Intel??i219-LM/V GbE LAN Chip (10/100/1000 Mbps) |
| Expansion I/O | PCIe | 1 * PCIe x16 gen3, bifurcatable to 2 x8 2 * PCIe x4 Gen3, bifurcatable to 1 x4/2 x2/4 x1 1 * PCIe x4 Gen3, bifurcatable to 1 x4/2 x2/4 x1(Optional NVMe, Default NVMe) 1 * PCIe x4 Gen3, bifurcatable to 1 x4/2 x2/4 x1(Optional 4 * SATA, Default 4 * SATA) 2 * PCIe x1 Gen3 |
| NVMe | 1 Ports (PCIe x4 Gen3+SATA Ill,Optional 1 * PCIe x4 Gen3, bifurcatable to 1 x4/2 x2/4 x1, Default NVMe) | |
| SATA | 4 Ports support SATA Ill 6.0Gb/s (Optional 1 * PCIe x4 Gen3, bifurcatable to 1 x4/2 x2/4 x1, Default 4 * SATA) | |
| USB3.0 | 6 Ports | |
| USB2.0 | 14 Ports | |
| Audio | 1 * HDA | |
| Display | 2 * DDI 1 * eDP |
|
| Serial | 6 * UART(COM1/2 9-Wire) | |
| GPIO | 16 * bits DIO | |
| Other | 1 * SPI | |
| 1 * LPC | ||
| 1 * SMBUS | ||
| 1 * I2C | ||
| 1 * SYS FAN | ||
| 8 * USB GPIO Power On/Off | ||
| Internal I/O | Memory | 2 * DDR4 SO-DIMM Slot |
| B2B Connector | 3 * 220Pin COM-Express connector | |
| FAN | 1 * CPU FAN (4x1Pin, MX1.25) | |
| Power Supply | Type | ATX: Vin, VSB; AT: Vin |
| Supply Voltage | Vin:12V VSB:5V |
|
| OS Support | Windows | Windows 7/10 |
| Linux | Linux | |
| Watchdog | Output | System Reset |
| Interval | Programmable 1 ~ 255 sec | |

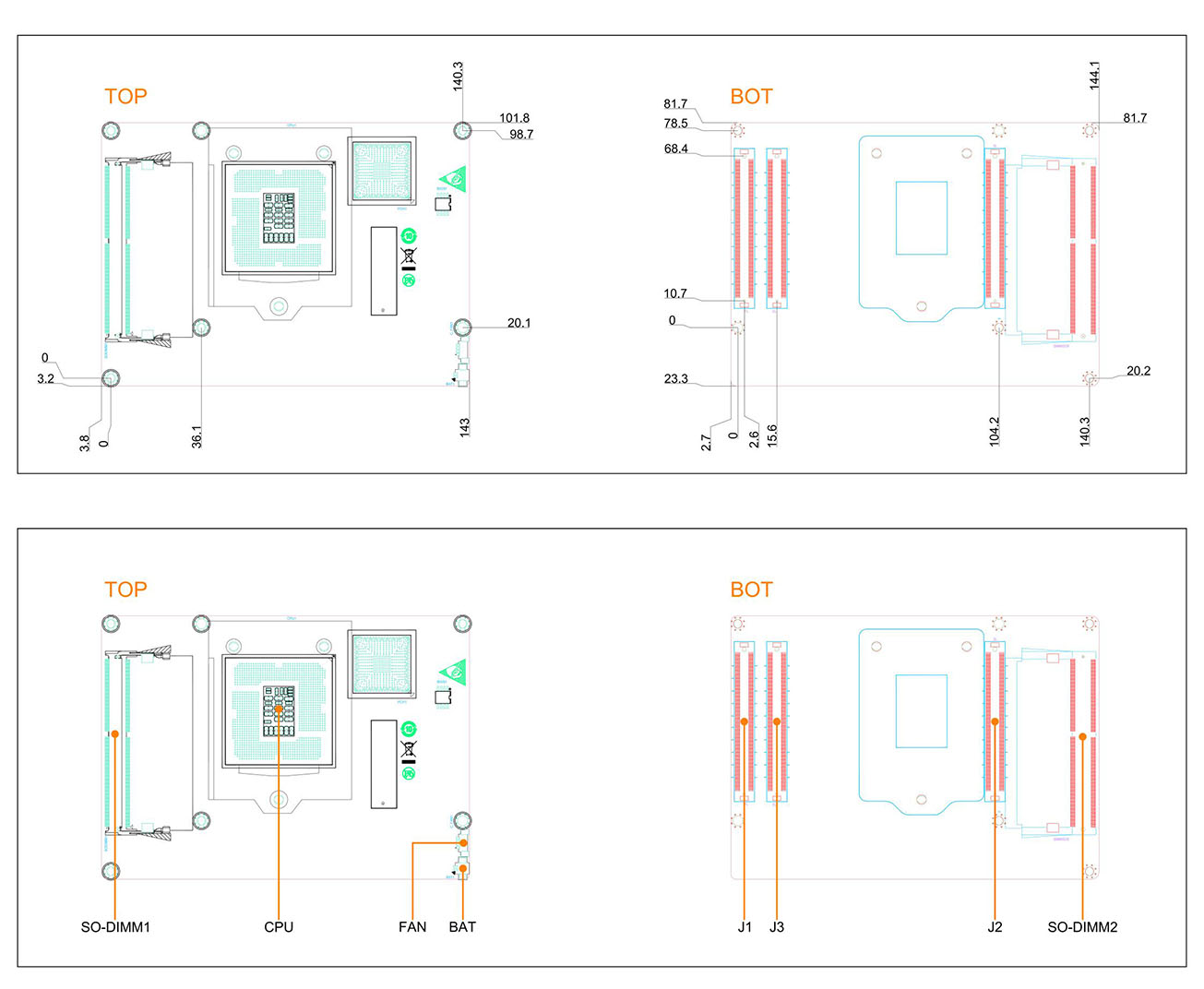

| Mechanical | Dimensions | 146.8mm * 105mm |
| Environment | Operating Temperature | -20 ~ 60℃ |
| Storage Temperature | -40 ~ 80℃ | |
| Relative Humidity | 10 to 95% RH (non-condensing) | |
-
